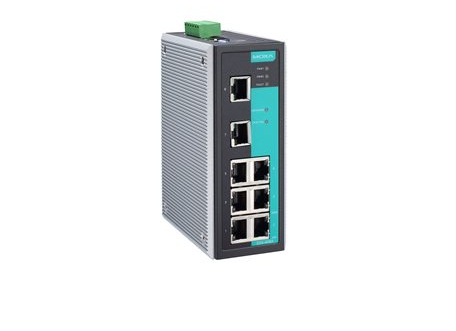

EDS-408A
日期:2021-08-18 10:15
介绍
EDS-408A 系列专为工业应用而设计。这款交换机配备各种实用的管理功能,例如:Turbo Ring、Turbo Chain、环网耦合、IGMP Snooping、IEEE 802.1Q VLAN、基于端口的 VLAN、QoS、RMON、带宽管理、端口镜像,以及通过电子邮件或继电器发出警告。使用 Web 管理界面或 EDS-408A 交换机顶部面板上的 DIP 开关,即可轻松设置 Turbo Ring。
其他特点和优势
DHCP Option 82,用于不同策略分配 IP 地址
支持 EtherNet/IP、Modbus TCP 和 PROFINET 协议的设备管理和监控
支持 EtherNet/IP EDS(电子数据表)文件、自定义 AOI(附加指令) 和 FactoryTalk® View 可视化面板
支持 PROFINET GSDML 文件和 SIMATIC STEP 7 设备图标
支持端口镜像功能,便于在线调试
基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划
QoS(IEEE 802.1p 和 TOS/DiffServ)提高了网络稳定性
RMON 支持主动、高效的网络监控
SNMPv1/v2c/v3 支持不同级别的网络管理
带宽管理,可预防出现不稳定的网络状态
产品特性
以太网接口 |
10/100BaseT(X) 端口(RJ45 接头) |
EDS-408A/408A-T,EDS-408A-EIP/PN 系列:8 |
EDS-408A-MM-SC/MM-ST/SS-SC 系列:6 |
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC 系列:5 |
所有型号均支持: |
速率自适应全/半双工模式 |
自动 MDI/MDI-X 连接 |
100BaseFX 端口(多模 SC 接头) |
EDS-408A-MM-SC/2M1S-SC 系列:2 |
EDS-408A-3M-SC 系列:3 |
EDS-408A-1M2S-SC 系列:1 |
100BaseFX 端口(多模 ST 接头) |
EDS-408A-MM-ST 系列:2 |
EDS-408A-3M-ST 系列:3 |
100BaseFX 端口(单模 SC 接头) |
EDS-408A-SS-SC/1M2S-SC 系列:2 |
EDS-408A-2M1S-SC 系列:1 |
EDS-408A-3S-SC/3S-SC-48 系列:3 |
标准 |
IEEE 802.3,用于 10BaseT |
IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX |
IEEE 802.3x,用于流量控制 |
IEEE 802.1D-2004,用于生成树协议 (STP) |
IEEE 802.1p,用于服务等级 |
IEEE 802.1Q,用于 VLAN 标记 |
IEEE 802.1w,用于快速生成树协议 (RSTP) |
以太网软件特性 |
过滤 802.1Q VLAN、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN |
工业协议 EtherNet/IP、Modbus TCP、EDS-408A-PN 系列:PROFINET IO Device (Slave) |
管理 |
Back Pressure Flow Control(背压流量控制)、BOOTP、DHCP Option 66/67/82、DHCP Server/Client、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP |
MIB Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB |
冗余协议 RSTP、STP、Turbo Chain、Turbo Ring v1/v2 |
对时服务 NTP Server/Client、SNTP |
交换特性 |
IGMP 分组 256 |
MAC 地址表大小 8 K |
最大 VLAN 数量 64 |
数据包缓冲区大小 1 Mb |
优先级队列 4 |
VLAN ID 范围 VID 1 至 4094 |
串口界面 |
Console 端口 RS-232(TxD、RxD、GND),10-pin RJ45(19200、n、8、1) |
DIP 开关配置 |
以太网接口 Turbo Ring、Master、耦合器、预留 |
输入/输出接口 |
报警功能通道 纯电阻性负载:1 A @ 24 VDC |
电源参数 |
连接 1 个可拆卸 6 触点接线端子 |
输入电压 |
所有型号:冗余双电源输入 |
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN 系列:12/24/48 VDC |
EDS-408A-3S-SC-48/408A-3S-SC-48-T:±24/±48 VDC |
工作电压 |
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC/EIP/PN 系列:9.6 至 60 VDC |
EDS-408A-3S-SC-48 系列: |
±19 至 ±60 VDC |
输入电流 |
EDS-408A/408A-T,EDS-408A-EIP/PN 系列:0.18 A @ 24 VDC |
EDS-408A-MM-SC/MM-ST/SS-SC 系列:0.30 A @ 24 VDC |
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC 系列:0.35 A @ 24 VDC |
过载电流保护 支持 |
反接保护 支持 |
机械特性 |
外壳 金属 |
IP 等级 IP30 |
尺寸 53.6 x 135 x 105 mm(2.11 x 5.31 x 4.13 英寸) |
重量 |
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC、EDS-408A-EIP/PN 系列:650 g (1.44 lb) |
EDS-408A-3M-SC/3M-ST/3S-SC/3S-SC-48/1M2S-SC/2M1S-SC 系列:890 g (1.97 lb) |
安装 导轨式安装,壁挂式安装(带可选套件) |
工作环境 |
工作温度 |
标准型号:-10 至 60°C(32 至 140°F) |
宽温型号:-40 至 75°C(-40 至 167°F) |
存储温度(含包装) -40 至 85°C(-40 至 185°F) |
相对湿度 5 至 95%(非冷凝) |
安规认证 |
安全 |
所有型号:EN 60950-1、UL 508 |
EDS-408A/408A-T、EDS-408A-MM-SC/MM-ST/SS-SC 系列、EDS-EIP/PN 系列:UL 60950-1 |
EMC |
EN 55032/24 |
EMI |
CISPR 32,FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV |
IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m |
IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV |
IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV |
IEC 61000-4-6 CS:10 V |
IEC 61000-4-8 PFMF |
海事 |
EDS-408A/408A-T、EDS-408A-MM/SS 系列:NK |
EDS-408A/408A-T、EDS-408A-MM/SS 系列、EDS-408A-EIP/PN 系列:DNV-GL |
轨道交通 |
EN 50121-4 |
交通控制 |
NEMA TS2 |
自由落体 |
IEC 60068-2-31 |
冲击 |
IEC 60068-2-27 |
振动 |
IEC 60068-2-6 |
MTBF |
时间 |
EDS-408A/408A-T,EDS-408A-EIP/PN 系列:1,339,439 小时 |
EDS-408A-MM-SC/MM-ST/SS-SC/3M-SC/3M-ST/3S-SC/1M2S-SC/2M1S-SC 系列:1,253,072 小时 |
EDS-408A-3S-SC-48 系列:989,940 小时 |
标准 |
Telcordia (Bellcore),GB |
保修期限 5 年 |
