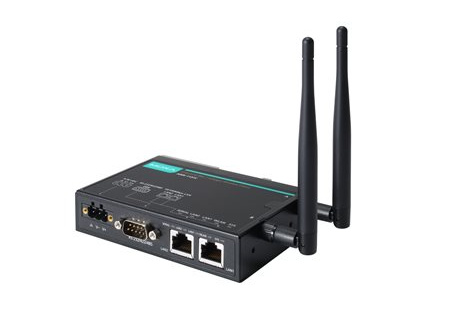

AWK-1137C
日期：2021-08-18 10:39
介绍
AWK-1137C 是工业无线移动应用的理想客户端解决方案。它支持以太网和串口设备的 WLAN 连接，其工作温度、电源输入电压、浪涌、ESD 和振动均符合工业标准及认证。AWK-1137C 可在 2.4 或 5 GHz 频段上运行，并向后兼容现有的 802.11a/b/g 设备，确保您的无线部署能够满足未来需求。
工业级耐用性
集成天线和电源隔离保护设计，提供 500 V 绝缘保护，防止外部电气干扰
-T 型号支持 -40 至 75°C 工作温度，以保障严苛环境下的高速无线通信
适合移动应用的设计
基于客户端的 Turbo Roaming 快速漫游技术实现无缝漫游，AP 之间漫游恢复时间 < 150 ms
MIMO 技术确保移动过程中保持良好的数据传输和接收能力
防振动性能（请参阅 IEC 60068-2-6）
实现轻松集成
半自动化配置，降低部署成本
AeroMag 闪配技术，实现零错误完成工业应用的基础 WLAN 设置
多种通信接口，方便连接不同类型的设备
一对多 NAT 功能，简化机器设备设置
| WLAN 接口 |
| WLAN 标准 802.11a/b/g/n |
| 802.11i 无线安全 |
| 调制类型 DSSS |
| OFDM |
| MIMO-OFDM |
| 适用于美国的频段（20 MHz 运行信道） 2.412 至 2.462 GHz（11 个信道） |
| 5.180 至 5.240 GHz（4 个信道） |
| 5.260 至 5.320 GHz（4 个信道） |
| 5.500 至 5.700 GHz（11 个信道） |
| 5.745 至 5.825 GHz（5 个信道） |
| 适用于欧盟的频段（20 MHz 运行信道） 2.412 至 2.472 GHz（13 个信道） |
| 5.180 至 5.240 GHz（4 个信道） |
| 5.260 至 5.320 GHz（4 个信道） |
| 5.500 至 5.700 GHz（11 个信道） |
| 适用于日本的频段（20 MHz 运行信道） 2.412 至 2.484 GHz（14 个信道） |
| 5.180 至 5.240 GHz（4 个信道） |
| 5.260 至 5.320 GHz（4 个信道） |
| 5.500 至 5.700 GHz（11 个信道） |
| 无线安全 WEP 加密（64 位和 128 位） |
| WPA/WPA2 企业版（IEEE 802.1X/RADIUS、TKIP、AES） |
| WPA/WPA2 个人版 |
| 传输速率 802.11b：1 至 11 Mbps |
| 802.11a/g：6 至 54 Mbps |
| 802.11n：6.5 至 300 Mbps |
| 802.11a 传输器功率 23±1.5 dBm @ 6 至 24 Mbps |
| 21±1.5 dBm @ 36 Mbps |
| 20±1.5 dBm @ 48 Mbps |
| 18±1.5 dBm @ 54 Mbps |
| 802.11n 传输器功率 (5 GHz) 3±1.5 dBm @ MCS0/8 20 MHz |
| 18±1.5 dBm @ MCS7/15 20 MHz |
| 23±1.5 dBm @ MCS0/8 40 MHz |
| 18±1.5 dBm @ MCS7/15 40 MHz 802.11b 传输器功率 26±1.5 dBm @ 1 Mbps |
| 26±1.5 dBm @ 2 Mbps |
| 26±1.5 dBm @ 5.5 Mbps |
| 25±1.5 dBm @ 11 Mbps |
| 802.11g 传输器功率 23±1.5 dBm @ 6 至 24 Mbps |
| 22±1.5 dBm @ 36 Mbps |
| 20±1.5 dBm @ 48 Mbps |
| 19±1.5 dBm @ 54 Mbps |
| 802.11n 传输器功率 (2.4 GHz) 23±1.5 dBm @ MCS0/8 20 MHz |
| 17±1.5 dBm @ MCS7/15 20 MHz |
| 23±1.5 dBm @ MCS0/8 40 MHz |
| 17±1.5 dBm @ MCS7/15 40 MHz |
| 传输功率 |
| 802.11a 接收灵敏度（在 5.680 GHz 测量） 典型值 -90 @ 6 Mbps |
| 典型值 -88 @ 9 Mbps |
| 典型值 -87 @ 12 Mbps |
| 典型值 -85 @ 18 Mbps |
| 典型值 -81 @ 24 Mbps |
| 典型值 -78 @ 36 Mbps |
| 典型值 -74 @ 48 Mbps |
| 典型值 -73 @ 54 Mbps |
| 802.11n 接收灵敏度（5 GHz；在 5.680 GHz 测量） 典型值 -69 dBm @ MCS7 20 MHz |
| 典型值 -70 dBm @ MCS15 20 MHz |
| 典型值 -64 dBm @ MCS7 40 MHz |
| 典型值 -66 dBm @ MCS15 40 MHz |
| 802.11b 接收灵敏度（在 2.437 GHz 测量） 典型值 -89 dBm @ 1 Mbps |
| 典型值 -89 dBm @ 2 Mbps |
| 典型值 -89 dBm @ 5.5 Mbps |
| 典型值 -88 dBm @ 11 Mbps |
| 802.11g 接收灵敏度（在 2.437 GHz 测量） 典型值 -88 dBm @ 6 Mbps |
| 典型值 -88 dBm @ 9 Mbps |
| 典型值 -88 dBm @ 12 Mbps |
| 典型值 -87 dBm @ 18 Mbps |
| 典型值 -84 dBm @ 24 Mbps |
| 典型值 -81 dBm @ 36 Mbps |
| 典型值 -77 dBm @ 48 Mbps |
| 典型值 -75 dBm @ 54 Mbps |
| 802.11n 接收灵敏度（2.4 GHz；在 2.437 GHz 测量） 典型值 -70 dBm @ MCS7 20 MHz |
| 典型值 -70 dBm @ MCS15 20 MHz |
| 典型值 -64 dBm @ MCS7 40 MHz |
| 典型值 -65 dBm @ MCS15 40 MHz |
| WLAN 运行模式 客户端、客户端路由器、Slave、嗅探器 |
| 天线 外部、2/2 dBi、全向性 |
| 天线接头 2 RP-SMA 母头 |
| 以太网接口 |
| 10/100BaseT(X) 端口（RJ45 接头） 2 |
| 标准 IEEE 802.3，用于 10BaseT |
| IEEE 802.3u，用于 100BaseT(X) |
| IEEE 802.1Q，用于 VLAN 标记 |
| 以太网软件特性 |
| 管理 DHCP Server/Client、HTTP、IPv4、LLDP、SMTP、SNMPv1/v2c/v3、Syslog、 |
| TCP/IP、Telnet、UDP、Proxy ARP、VLAN、无线搜索工具、MXview、MXconfig |
| 路由 端口转发、静态路由、NAT |
| 安全 HTTPS/SSL、RADIUS、SSH |
| 对时服务 NTP Client，SNTP Client |
| 安全防护 |
| 过滤 ICMP、MAC 地址、IP 协议、基于端口 |
| 串口界面 |
| 接头 DB9 公头 |
| 串口标准 RS-232、RS-422/485、RS-232/422/485 |
| 操作模式 禁用、Real COM、RFC2217、TCP Client、TCP Server、UDP |
| 数据位 5、6、7、8 |
| 停止位 1、1.5、2 |
| 校验位 无、偶、奇、Space、Mark |
| 流量控制 无、RTS/CTS、XON/XOFF |
| 波特率 75 bps 至 921.6 kbps |
| 串口数据日志 256 KB |
| 串口信号 |
| RS-232 TxD、RxD、RTS、CTS、DCD、GND、DTR、DSR |
| RS-422 Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w Data+、Data-、GND |
| RS-485-4w Tx+、Tx-、Rx+、Rx-、GND |
| LED 接口 |
| LED 指示灯 SYS、LAN1、LAN2、WLAN、串口 |
| 输入/输出接口 |
| 按钮 复位按钮 |
| 机械特性 |
| 外壳 金属 |
| IP 等级 IP30 |
| 尺寸 77.1 x 115.5 x 26 mm （3.04 x 4.55 x 1.02 英寸） |
| 重量 470 g (1.03 lb) |
| 安装 导轨式安装，壁挂式安装（带可选套件） |
| 电源参数 |
| 输入电压 9 至 30 VDC |
| 电源接头 1 个可拆卸 3 触点接线端子 |
| 电源功耗 11.7 W（最大） |
| 反接保护 支持 |
| 工作环境 |
| 工作温度 标准型号：0 至 60°C（32 至 140°F） |
| 宽温型号：-40 至 75°C（-40 至 167°F） |
| 存储温度（含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度 5 至 95%（非冷凝） |
| 安规认证 |
| EMC EN 61000-6-2/-6-4，EN 55032/24 |
| EMI CISPR 22，FCC Part 15B Class A |
| EMS IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV |
| IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m |
| IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV |
| IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV |
| IEC 61000-4-6 CS：10 V |
| IEC 61000-4-8 PFMF |
| 无线电 EN 300 328、EN 301 489-1/17、EN 301 893、FCC ID SLE-1137C、 |
| ANATEL、MIC、NCC、SRRC、WPC、KC、RCM |
| 道路车辆 E mark E1 |
| 安全 EN 60950-1，UL 60950-1 |
| 振动 IEC 60068-2-6 |
| MTBF |
| 时间 1,125,942 小时 |
| 标准 Telcordia SR332 |
| 保修期限 5 年 |
