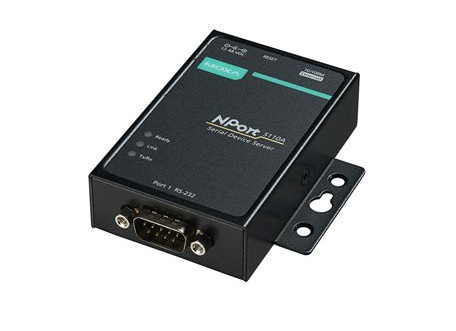

Nport 5110
介绍
NPort® 5100A 串口设备联网服务器助力串口设备轻松接入网络，让您的 PC 软件可从任何地点通过网络直接访问串口设备。NPort®5100A 设备联网服务器设计紧凑、坚固耐用且简单易用，提供了简单可靠的串口联网解决方案。
绿色节能的串口联网解决方案
MiiNe 是一款以 ARM 为基础架构的串口联网系统级芯片，并内置 RAM 和闪存，既小巧又功能强大。NPort® 5110A 系列采用 MiiNe 芯片，功耗小于 1 W。NPort® 5100A 系列相较于市场上同类产品，至少节省 50% 功耗，帮助工程师应对能源需求严苛的工业现场环境。
串口、网口和电源提供浪涌保护
浪涌，通常源于电源开关和雷击等瞬时产生的高电压，对电气设备会造成损坏。NPort® 5100A 采用 Moxa 领先的浪涌保护技术，为串口、电源和以太网口提供了保护，并通过了 IEC 61000-4-5 认证标准。这种先进的浪涌保护功能提供了强固的串口联网解决方案，从而保护电气设备不受电压尖峰或电气噪声的干扰。
仅需三步，轻松通过 Web 快速配置
NPort® 5100A 只需三步，即可使用 web 完成配置，配置界面简洁明了。通过 NPort® 5100A 的 web console，只需三个简单的步骤，就可指导用户进行配置并激活所需的串口联网应用。有了这个功能，用户平均只需要花费 30 秒钟，即可完成 NPort® 的设置并启用应用，节省大量时间和精力。
轻松排除故障
NPort® 5100A 设备联网服务器支持 SNMP 协议，可通过网络监控各个设备的状态。每台设备可配置为在发生用户定义的错误时，可自动向 SNMP 管理器发送 trap 信息。如果用户没有采用 SNMP 管理器，还可选择发送 email 进行报警。用户可以使用 Moxa 的 Windows 管理工具或 web console 来设定触发条件。例如：热启动、冷启动或密码变更会触发警报。
产品特性
| 以太网接口 |
| 10/100BaseT(X) 端口（RJ45 接头） 1 |
| 电磁隔离保护 1.5 kV（内置） |
| 以太网软件特性 |
| 配置选项 Windows 管理工具、串口 Console、Telnet Console、Web Console (HTTP/HTTPS) |
| 管理 DHCP Client、ARP、BOOTP、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP |
| 过滤 IGMP v1/v2 |
| Windows Real COM 驱动程序 |
| Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
| Linux Real TTY 驱动程序 内核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x |
| Fixed TTY 驱动程序 |
| SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X |
| Android API Android 3.1.x 及更高版本 |
| MIB RFC1213、RFC1317 |
| 串口界面 |
| 接头 DB9 公头 |
| 端口数量 1 |
| 串口标准 NPort 5110A：RS-232 NPort 5130A：RS-422、RS-485 NPort 5150A：RS-232、RS-422、RS-485 |
| 操作模式 禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、RFC2217、TCP Client、TCP Server、UDP |
| 波特率 |
| 支持标准波特率（单位 = bps）：50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4K、460.8k、921.6k |
| 数据位 5、6、7、8 |
| 停止位 1、1.5、2 |
| 校验位 无、偶、奇、Space、Mark |
| 流量控制 RTS/CTS（仅限 RS-232）、DTR/DSR（仅限 RS-232）、XON/XOFF |
| RS-485 上拉电阻/下拉电阻 1 kΩ，150 kΩ |
| RS-485 数据流向控制 ADDC®（数据流向自动控制） |
| RS-485 终端电阻 120 Ω |
| 串口信号 |
| RS-232 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-4w x+、Tx-、Rx+、Rx-、GND |
| RS-485-2w Data+、Data-、GND |
| 电源参数 |
| 电源输入数量 1 |
| 输入电流 NPort 5110A：82.5 mA @ 12 VDC NPort 5130A：89.1 mA @ 12 VDC NPort 5150A：92.4 mA @ 12 VDC |
| 输入电压 12 至 48 VDC |
| 输入电源 电源输入插口 |
| 可靠性 |
| 自动重启触发器 内置 WDT（看门狗定时器 |
| 机械特性 |
| 外壳 金属 |
| 尺寸（有挂耳） 75.2 x 80 x 22 mm（2.96 x 3.15 x 0.87 英寸） |
| 尺寸（无挂耳） 52 x 80 x 22 mm（2.05 x 3.15 x 0.87 英寸） |
| 重量 340 g (0.75 lb) |
| 安装 台式、导轨式安装（带可选套件）、壁挂式安装 |
| 工作环境 |
| 工作温度 标准型号：0 至 60°C（32 至 140°F） 宽温型号：-40 至 75°C（-40 至 167°F） |
| 存储温度（含包装） -40 至 75°C（-40 至 167°F） |
| 相对湿度 5 至 95%（非冷凝） |
| 安规认证 |
| EMC EN 55032/24 |
| EMI CISPR 32, FCC Part 15B Class A |
| EMS |
| IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV |
| IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m |
| IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV |
| IEC 61000-4-5 Surge：电源：2 kV；信号：0.5 kV |
| IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m |
| IEC 61000-4-8 PFMF |
| IEC 61000-4-11 DIP |
| 安全 UL 60950-1 |
| 声明 |
| 绿色产品 RoHS、CRoHS、WEEE |
| MTBF |
| 时间 2,231,530 小时 |
| 标准 Telcordia (Bellcore) 标准 TR/SR |
| 保修 |
| 保修期限 5 年 |
