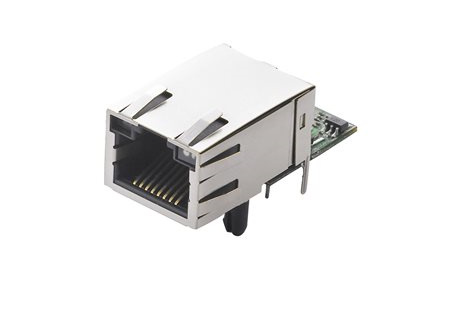

MiiNePort E1

日期:2021-08-19 11:54

介绍

Moxa MiiNePort E1 嵌入式设备联网服务器专为设备制造商而设计,可将复杂的联网功能轻松集成到串口设备上。MiiNePort E1 采用 Moxa 第二代 MiiNe SoC,并支持 10/100 Mbps 以太网,串口传输速率最高可达 921.6 kbps,还提供多种即用型操作模式可选,仅需超低功耗。通过 Moxa 的创新 NetEZ 技术,MiiNePort E1 可用于将任何配有标准串口的设备立即转换成为以太网设备。此外,MiiNePort E1 仅为 RJ45 接头大小,几乎可以匹配任何现有串口设备。

Moxa 第二代 SoC

MiiNe 为设备制造商提供具有竞争力的嵌入式串口联网解决方案。MiiNePort E1 采用 MiiNe 作为系统级芯片,是世界上超小型的嵌入式设备联网服务器之一,在市场上同类产品中拥有更低功耗。MiiNe 具有以下特点:

专为 1 或 2 端口串口联网应用而设计

采用 32-bit Arm 7 core

采用 Moxa 自有的先进 UART 技术

内置 2 MB Flash 和 4 MB SDRAM 内存

产品特性

嵌入式系统
CPU      32-bit Arm Core
内存     闪存     2 MB      SDRAM      4 MB
输入/输出接口
DIO 复用通道(软件调节)  数字输入通道       数字输出通道
以太网接口
10/100BaseT(X) 端口,自动 MDI/MDI-X    8-pin RJ45
电磁隔离保护    1.5 kV(内置)
以太网软件特性
配置选项      Web Console (HTTP)、Windows 管理工具、Telnet Console、串口 Console
管理    ARP、BOOTP、设备搜寻工具 (DSU)、DHCP Client、HTTP、IPv4、SMTP、SNMPv1、TCP/IP、Telnet、TFTP、TFTP、ICMP、ICMP
Windows Real COM 驱动程序
Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded
Linux Real TTY 驱动程序         内核版本: 2.4.x、2.6.x、3.x、4.x 和 5.x
Fixed TTY 驱动程序
SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X
Android API           Android 3.1.x 及更高版本
串口界面
端口数量
串口标准     TTL
操作模式     MiiNePort E1 系列:Real COM、RFC2217、TCP Client、TCP Server、UDP
MiiNePort E1-SDK:Real COM、以太网调制解调器
波特率    MiiNePort E1 系列:50 bps 至 230.4 kbps     MiiNePort E1-H/-SDK 系列:50 bps 至 921.6 kbps
数据位    5、6、7、8
停止位    1、1.5、2
校验位     无、偶、奇、Space、Mark
流量控制       无、RTS/CTS、XON/XOFF
串口信号
TTL         TxD、RxD、RTS、CTS、RST(复位)、GND
NetEZ 技术
NetEZ 功能     ExTrigger、SCM(串口命令模式)、AutoCFG、MCSC(多通道串口通信)
串口软件特性
串口转以太网采样源代码
MiiNePort E1-SDK(集成于 MiiNePort-IDE 中):
1.TCP Server 回显
2.TCP Server 转串口(单连接)
3.TCP Server 转串口(多连接)
4.TCP Client 回显
5.TCP Client 转串口(启动)
6.TCP Client 转串口(任意字符)
7.TCP Client 转串口(从串口转 TCP/IP 端口的设计)
8.UDP 回显
9.UDP 转串口
电源参数
输入电流        MiiNePort E1 系列:160 mA @ 3.3 VDC(最大值)   MiiNePort E1-H/-SDK 系列:195 mA @ 3.3 VDC(最大值)
输入电压      3.3 VDC
机械特性
尺寸      MiiNePort E1-ST/-SDK 系列:140 x 100 mm(5.51 x 3.94 英寸)
MiiNePort E1/E1-H/E1-SDK 系列:33.9 x 16.25 x 13.5 mm(1.33 x 0.64 x 0.53 英寸)
重量     MiiNePort E1/E1-H/E1-SDK 系列:9 g (0.02 lb)
外形规格类型         插入式模块
工作环境
工作温度   标准型号:0 至 55°C(32 至 131°F)    宽温型号:-40 至 85°C(-40 至 185°F)
存储温度(含包装)  -40 至 60°C(-40 至 140°F)
相对湿度          5 至 95%(非冷凝)
安规认证
EMC      EN 55032/24
EMI       CISPR 32,FCC Part 15B Class B
EMS    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV     IEC 61000-4-5 Surge:电源:2 kV;信号:0.5 kV
IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m   IEC 61000-4-8 PFMF    IEC 61000-4-11
环境测试    IEC 60068-2-1    IEC 60068-2-3
冲击      IEC 60068-2-27     IEC 60068-2-6
振动     IEC 60068-2-6
声明
绿色产品    RoHS、CRoHS、WEEE
MTBF
时间     5,515,294 小时
标准     Telcordia SR332
保修期限    5 年
