TCC-80
日期：2021-08-19 13:59
介绍

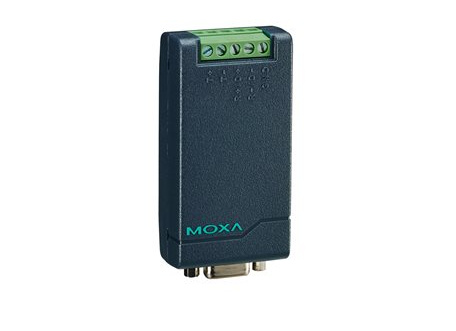

TCC-80/80I 串口转换器无需外部电源即可实现 RS-232 和 RS-422/485 之间的完整信号转换。这款转换器可将 RS-232 TxD 和 RxD 信号转换为半双工 2 线 RS-485 和全双工 4 线 RS-422/485 差分信号。
TCC-80/80I 还提供 RS-485 数据流向自动控制功能。当电路检测到 RS-232 输出信号的 TxD 状态时，RS-485 驱动程序将自动启用 RS-485 数据流向自动控制功能。这意味着不需编程即可控制 RS-485 数据的流向。此外，TCC-80I 专利设计的 LED 电源指示灯，可检测 TCC-80I 是否有足够的供电。
RS-232 端口电源
TCC-80/80I 的 RS-232 端口为 DB9 母头插孔，可以直接与 PC 主机相连接，并通过 TxD 信号线取电。无论电平信号高低与否，TCC-80/80I 都可以从数据信号获得足够的电源。当无法使用握手信号、串口线缆太长，或者 RS-232 设备是低功率设备，则可以使用外部电源。外部电源则使用适配器或 USB 电源线连接 5 至 12 VDC 电源。
产品特性
| 串口界面 |
| 接头 TCC-80-DB9/80I-DB9：DB9 公头 TCC-80/80I：接线端子 |
| 端口数量 2 |
| 串口标准 RS-232、RS-422、RS-485 |
| 隔离保护 TCC-80I/80I-DB9：2 kV |
| RS-485 数据流向控制 ADDC®（数据流向自动控制） |
| RS-485 终端电阻 N/A、120 Ω 和 120 Kω |
| 波特率 50 bps 至 115.2 kbps |
| 串口信号 RS-232 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 Tx+、Tx-、Rx+、Rx-、GND RS-485-4w Tx+、Tx-、Rx+、Rx-、GND RS-485-2w Data+、Data-、GND |
| 电源参数 |
| 输入电流 TCC-80：10 mA @ 5 VDC TCC-80-DB9：10 mA @ 5 VDC |
| TCC-80I：20 mA @ 5 VDC TCC-80I-DB9：20 mA @ 5 VDC |
| 输入电压 5 至 12 VDC |
| 电源输入数量 1 |
| 过载电流保护 支持 |
| 电源功耗 TCC-80/80-DB9：10 mA @ 5 VDC TCC-80I/80I-DB9：20 mA @ 5 VDC |
| 输入电源 电源输入插口 |
| 机械特性 |
| 外壳 塑料顶盖、金属底板 |
| IP 等级 IP30 |
| 尺寸 TCC-80/80I：42 x 80 x 22 mm（1.65 x 3.15 x 0.87 英寸） |
| TCC-80-DB9/80I-DB9：42 x 91 x 23.6 mm（1.65 x 3.58 x 0.93 英寸） |
| 重量 50 g (0.11 lb) |
| 安装 台式 |
| 工作环境 |
| 工作温度 0 至 60°C（32 至 140°F） |
| 存储温度（含包装） -20 至 75°C（-4 至 167°F） |
| 相对湿度 5 至 95%（非冷凝） |
| 安规认证 |
| EMC EN 55032/24 |
| EMI CISPR 32, FCC Part 15B Class A |
| EMS IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV |
| IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m IEC 61000-4-4 EFT：电源：1 kV IEC 61000-4-8 PFMF |
| IEC 61000-4-5 Surge：电源：1 kV IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m |
| 环境测试 |
| IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3 |
| 安全 EN 60950-1，IEC 60950-1 |
| 振动 IEC 60068-2-6 |
| MTBF |
| 时间 2,781,161 小时 |
| 标准 Telcordia (Bellcore)，GB |
| 保修期限 5 年 |
