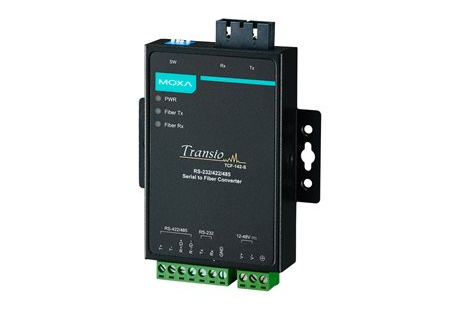

TCF-142-M-SC
日期：2021-08-19 14:20
介绍
TCF-142 串口转光纤转换器配备多接口，可支持 RS-232 或 RS-422/485 串口、多模或单模光纤。TCF-142 转换器可延长串口传输距离至 5 km（采用 TCF-142-M 多模光纤）或 40 km（采用 TCF-142-S 单模光纤）。TCF-142 转换器可配置转换 RS-232 或 RS-422/485 通信，但不支持同时转换。
波特率自适应
TCF-142 转换器可自动侦测串口波特率，提供了便捷的优势。即使设备的波特率发生变化，数据仍可通过转换器进行传输而不会丢失。
提供光纤环网模式
TCF-142 转换器可将串口设备接入至光纤环网。只需将 TCF-142 的其中一个 Tx 端口连接至另一台转换器的 Rx 端口，即可形成光纤环网。一旦建立了环网，只需使用 DIP 开关设置 TCF-142，即可启用环网模式。当一个节点传送数据时，数据将沿着环网节点传输，直到抵达原本发送信号的设备才会停止传输。您可以使用 TCF-142 来设置光纤环网（周长可达 100 km）。
产品特性
| 串口界面 |
| 端口数量 2 |
| 串口标准 RS-232、RS-422、RS-485 |
| 波特率 50 bps 至 921.6 kbps（支持非标准波特率） |
| 流量控制 ADDC®（数据流向自动控制），用于 RS-485 |
| RS-485 上拉电阻/下拉电阻 1 kΩ，150 kΩ |
| RS-485 数据流向控制 ADDC®（数据流向自动控制） |
| RS-485 终端电阻 N/A、120 Ω 和 120 kΩ |
| 接头 7-pin 接线端子 |
| 延迟性 300 ns |
| 串口信号 |
| RS-232 TxD、RxD 和 GND |
| RS-422 Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-4w Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w Data+、Data-、GND |
| 电源参数 |
| 电源输入数量 1 |
| 输入电流 140 mA @ 12 VDC |
| 输入电压 12 至 48 VDC |
| 过载电流保护 支持 |
| 电源接头 接线端子 |
| 电源功耗 140 mA @ 12 VDC |
| 机械特性 |
| IP 等级 IP30 |
| 外壳 金属 |
| 尺寸（有挂耳） 90 x 100 x 22 mm（3.54 x 3.94 x 0.87 英寸） |
| 尺寸（无挂耳） 67 x 100 x 22 mm（2.64 x 3.94 x 0.87 英寸） |
| 重量 320 g (0.71 lb) |
| 安装 壁挂式 |
| 工作环境 |
| 工作温度 标准型号：0 至 60°C（32 至 140°F） 宽温型号：-40 至 75°C（-40 至 167°F） |
| 存储温度（含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度 5 至 95%（非冷凝） |
| 安规认证 |
| EMC EN 55032/24 |
| EMI CISPR 32, FCC Part 15B Class A |
| EMS |
| IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV |
| IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m |
| IEC 61000-4-4 EFT：电源：1 kV |
| IEC 61000-4-5 Surge：电源：1 kV |
| IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m |
| IEC 61000-4-8 PFMF |
| 环境测试 IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3 |
| 安全 EN 60950-1，IEC 60950-1 |
| 振动 IEC 60068-2-6 |
| MTBF |
| 时间 780,480 小时 |
| 标准 Telcordia (Bellcore)，GB |
| 保修期限 5 年 |
