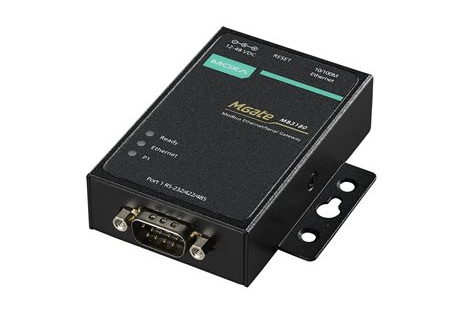

MB3180
日期:2021-08-19 15:50
介绍
MB3180、MB3280 和 MB3480 是标准的 Modbus 网关,可进行 Modbus TCP 和 Modbus RTU/ASCII 协议之间的转换。最多同时支持 16 个 Modbus TCP master,每个串口最多 31 个 RTU/ASCII slave。对于 RTU/ASCII master,最多支持 32 个 TCP slave。
标准 Modbus 网络集成
三款标准 MGate™ 型号(MB3180、MB3280 和 MB3480)专为了快速集成 Modbus TCP 和 RTU/ASCII 网络而设计。这些型号可无缝集成 Modbus 串口 slave 设备至现有的 Modbus TCP 网络中,并且让串口 master 访问 Modbus TCP slave。MB3180、MB3280 和 MB3480 提供更简单、可定制的网络集成解决方案,且几乎可与任何 Modbus 网络兼容。
高密度、经济高效的网关
MGate™ MB3000 网关可以有效地将高密度 Modbus 节点连接至同一网络。MB3280 最多可管理 62 个串口 slave 节点,MB3480 最多可管理 124 个串口 slave 节点。每个 RS-232/422/485 串口可为每个 Modbus RTU 或 Modbus ASCII 配置不同的操作命令和波特率,允许两种类型的 Modbus 网络通过一个 Modbus 网关集成至 Modbus TCP 网络。
产品特性
以太网接口 |
10/100BaseT(X) 端口(RJ45 接头) 1(自动 MDI/MDI-X 连接) |
电磁隔离保护 1.5 kV(内置) |
以太网软件特性 |
工业协议 Modbus TCP Client (Master),Modbus TCP Server (Slave) |
配置选项 Web Console (HTTP)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console |
管理 |
ARP、DHCP Client、DNS、HTTP、HTTPS(不包括 MGate MB3180)、SMTP(不包括 MGate MB3180)、SNMP Trap(不包括 MGate MB3180)、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、NTP Client(不包括 MGate MB3180) |
MIB RFC1213、RFC1317 |
对时服务 NTP Client(不包括 MGate MB3180) |
串口界面 |
端口数量 MGate MB3180:1 MGate MB3280:2 MGate MB3480:4 |
接头 DB9 公头 |
串口标准 RS-232/422/485(软件可选) |
波特率 50 bps 至 921.6 kbps |
数据位 7,8 |
校验位 无、偶、奇、Space、Mark |
停止位 1,2 |
流量控制 |
DTR/DSR、RTS Toggle(仅限 RS-232)、RTS/CTS |
RS-485 数据流向控制 ADDC®(数据流向自动控制) |
RS-485 上拉电阻/下拉电阻 1 kΩ,150 kΩ |
RS-485 终端电阻 MGate MB3180:无 MGate MB3280/MB3480:120 Ω |
串口信号 |
RS-232 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
RS-422 Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w Data+、Data-、GND |
RS-485-4w x+、Tx-、Rx+、Rx-、GND |
串口软件特性 |
工业协议 Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave Modbus(透传) |
最大 Client 连接数量 16 |
最大 Server 连接数量 32 |
电源参数 |
输入电压 12 至 48 VDC |
输入电流 |
MGate MB3180:200 mA @ 12 VDC MGate MB3280:250 mA @ 12 VDC MGate MB3480:385 mA @ 12 VDC |
电源接头 MGate MB3180:电源插座 MGate MB3280/MB3480:电源插座和接线端子 |
机械特性 |
外壳 金属 |
IP 等级 IP30 |
尺寸(有挂耳) |
MGate MB3180:22 x 75 x 80 mm(0.87 x 2.95 x 3.15 英寸) |
MGate MB3280:22 x 100 x 111 mm(0.87 x 3.94 x 4.37 英寸) |
MGate MB3480:35.5 x 102.7 x 181.3 mm(1.40 x 4.04 x 7.14 英寸) |
尺寸(无挂耳) |
MGate MB3180:22 x 52 x 80 mm(0.87 x 2.05 x 3.15 英寸) |
MGate MB3280:22 x 77 x 111 mm(0.87 x 3.03 x 4.37 英寸) |
MGate MB3480:35.5 x 102.7 x 157.2 mm(1.40 x 4.04 x 6.19 英寸) |
重量 MGate MB3180:340 g (0.75 lb) MGate MB3280:360 g (0.79 lb) MGate MB3480:740 g (1.63 lb) |
工作环境 |
工作温度 0 至 60°C(32 至 140°F) |
存储温度(含包装) -40 至 85°C(-40 至 185°F) |
相对湿度 5 至 95%(非冷凝) |
安规认证 |
安全 EN 60950-1,UL 60950-1 |
EMC EN 55032/24 |
EMI CISPR 32, FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV |
IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m |
IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV |
IEC 61000-4-5 Surge:电源:1 kV (MB3180/MB3280) |
IEC 61000-4-5 Surge:电源:1 kV;信号:2 kV (MB3480) |
IEC 61000-4-6 CS:3 V |
IEC 61000-4-8 PFMF |
IEC 61000-4-11 DIP |
MTBF |
时间 MGate MB3180:908,440 小时 MGate MB3280:749,455 小时 MGate MB3480:1,242,173 小时 |
标准 Telcordia SR332 |
保修期限 5 年 |
