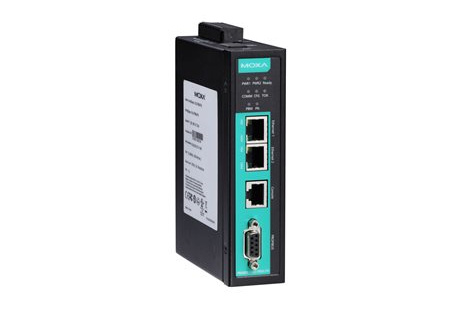

MGate 5102-PBM-PN
日期：2021-08-19 16:10
介绍
MGate 5102-PBM-PN 网关为 PROFIBUS 设备（例如：PROFIBUS PLC 或驱动器）和 PROFINET 主机之间建立通信连接。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。它配有 PROFIBUS 和以太网状态 LED 指示灯，易于维护。其坚固设计，适用于石油和天然气、电力、过程自动化及工厂自动化等工业应用。
简易设置工具
Windows MGate 管理器和 web console 均支持 AutoScan 功能，简化配置和操作。AutoScan 可自动检测所有连接的 PROFIBUS slave 设备及其可用的 I/O 模块，快速完成网关配置，并提供了数据映射表。此外，只需一键即可导出所有 PROFIBUS I/O 模块数据至 GSDML 文件，协助配置 PROFINET 控制器（例如：Siemens PLC）。
产品特性
| 以太网接口 10/100BaseT(X) 端口（RJ45 接头） 2 个（自动 MDI/MDI-X 连接） |
| 电磁隔离保护 1.5 kV（内置） |
| 以太网软件特性 |
| 工业协议 PROFINET IO Device (Slave) |
| 配置选项 Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console |
| 管理 |
| ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client |
| MIB RFC1213、RFC1317 |
| 对时服务 NTP Client |
| 串口界面 |
| Console 端口 RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1） |
| 串口软件特性 |
| 配置选项 串口 Console |
| 工业协议 PROFIBUS DP-V1 Master PROFIBUS 接口 |
| 工业协议 PROFIBUS DP |
| 端口数量 1 |
| 接头 DB9 母头 |
| 波特率 9600 bps 至 12 Mbps |
| 隔离保护 2 kV（内置） |
| 信号 PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V PROFIBUS |
| 模式 DP-V1 Master |
| 输入数据规模 1024 bytes |
| 输出数据规模 1024 bytes |
| PROFINET |
| 模式 IO Device (Slave) |
| 最大 IO 控制器连接数 1（用于读/写） |
| 输入数据规模 1024 bytes |
| 输出数据规模 1024 bytes |
| 内存 microSD 插槽 最高 32 GB（兼容 SD 2.0） |
| 电源参数 |
| 输入电压 12 至 48 VDC |
| 输入电流 430 mA @ 12 VDC |
| 电源接头 螺丝紧固 Euroblock 端子 |
| 继电器 触点额定电流 纯电阻性负载：2 A @ 30 VDC |
| 机械特性 |
| 外壳 金属 |
| IP 等级 IP30 |
| 尺寸 36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸） 36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸） |
| 重量 500 g (1.10 lb) |
| 工作环境 |
| 工作温度 MGate 5102-PBM-PN：0 至 60°C（32 至 140°F） MGate 5102-PBM-PN-T：-40 至 75°C（-40 至 167°F） |
| 存储温度（含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度 5 至 95%（非冷凝） |
| 安规认证 |
| 安全 EN 60950-1，UL 508 |
| EMC EN 55032/24 |
| EMI CISPR 32，FCC Part 15B Class B |
| EMS |
| IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV |
| IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m |
| IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV |
| IEC 61000-4-5 Surge：电源：2 kV |
| IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m |
| IEC 61000-4-8 PFMF |
| 自由落体 IEC 60068-2-32 |
| 冲击 IEC 60068-2-27 |
| 振动 IEC 60068-2-6，IEC 60068-2-64 |
| MTBF |
| 时间 980,417小时 |
| 标准 Telcordia SR332 |
| 保修期限 5 年 |
