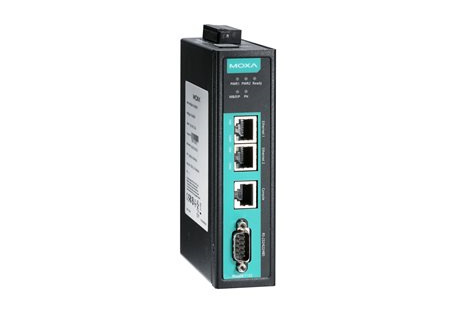

Mgate 5103
日期：2021-08-19 16:38
介绍
MGate 5103 工业以太网网关可将 Modbus RTU/ASCII/TCP 或 EtherNet/IP 转换连接至 PROFINET 的网络通信。MGate 5103 可作为 Modbus master/slave 或 EtherNet/IP Adapter 收集数据，并与 PROFINET 设备交换数据，将现有 Modbus 设备集成至 PROFINET 网络中。最新的交换数据可存储在网关。网关将存储的 Modbus 或 EtherNet/IP 数据转换为 PROFINET 数据包，让 PROFINET IO Controller 可以控制或监控现场设备。
通过 Web Console 轻松配置
MGate 5103 系列图形化的快速安装指南，可简化配置。通过快速设置，可轻松进入协议转换模式，只需几个步骤即可完成配置。MGate 5103 系列也支持 GSDML 导出功能，可将 GSDML 文件导入至 PROFINET PLC，节省 PLC 配置时间。
Modbus RTU/ASCII/TCP 协议流量监控
MGate 5103 网关支持 Modbus RTU/ASCII/TCP 协议流量监控，便于故障排除，特别适用于安装阶段。通信问题可能是由软件参数错误引起的，例如：slave ID 和注册地址输入错误，或者命令配置不正确。通过 Modbus RTU/ASCII/TCP 协议流量监控，用户可以检查获取的数据，轻松识别故障的根本原因。
产品特性
| 以太网接口 |
| 10/100BaseT(X) 端口（RJ45 接头） 2 自动 MDI/MDI-X 连接 |
| 电磁隔离保护 1.5 kV（内置） |
| 以太网软件特性 |
| 工业协议 EtherNet/IP Adapter (Slave), Modbus TCP Client (Master), Modbus TCP Server (Slave), PROFINET IO Device (Slave) |
| 配置选项 Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、Telnet Console |
| 管理 |
| ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client |
| MIB RFC1213、RFC1317 |
| 对时服务 NTP Client |
| 串口界面 |
| Console 端口 RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1） |
| 端口数量 1 |
| 接头 DB9 公头 |
| 串口标准 RS-232/422/485 |
| 波特率 50 bps 至 921.6 kbps |
| 数据位 7，8 |
| 校验位 无、偶、奇、Space、Mark |
| 停止位 1，2 |
| 流量控制 RTS Toggle（仅限 RS-232）、RTS/CTS |
| RS-485 数据流向控制 ADDC®（数据流向自动控制） |
| RS-485 上拉电阻/下拉电阻 1 kΩ，150 kΩ |
| RS-485 终端电阻 120 Ω |
| 隔离保护 2 kV（内置） |
| 串口信号 |
| RS-232 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w Data+、Data-、GND |
| RS-485-4w Tx+、Tx-、Rx+、Rx-、GND |
| 串口软件特性 |
| 配置选项 串口 Console |
| 工业协议 Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave Modbus RTU/ASCII |
| 模式 Master, Slave |
| 支持功能 1、2、3、4、5、6、15、16、23 |
| 最大命令数量 128 |
| 输入数据规模 512 bytes |
| 输出数据规模 512 bytes |
| PROFINET |
| 模式 IO Device (Slave) |
| 最大 IO 控制器连接数 1（用于读/写） |
| 输入数据规模 512 bytes |
| 输出数据规模 512 bytes |
| EtherNet/IP |
| 模式 Adapter |
| 支持 CIP 对象 标识、消息路由器、组件、连接管理器、TCP/IP 接口、以太网链路、端口 |
| 最大 Scanner 连接数量 1（只读），1（读/写） |
| 输入数据规模 496 bytes |
| 输出数据规模 496 bytes |
| 内存 microSD 插槽 最高 32 GB（兼容 SD 2.0） |
| 电源参数 |
| 输入电压 12 至 48 VDC |
| 输入电流 455 mA @ 12 VDC |
| 电源接头 螺丝紧固 Euroblock 端子 |
| 继电器 触点额定电流 纯电阻性负载：2 A @ 30 VDC |
| 机械特性 |
| 外壳 金属 |
| IP 等级 IP30 |
| 尺寸 36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸） |
| 重量 507 g (1.12 lb) |
| 工作环境 |
| 工作温度 MGate 5103：0 至 60°C（32 至 140°F） MGate 5103-T：-40 至 75°C（-40 至 167°F） |
| 存储温度（含包装） -40 至 85°C（-40 至 185°F） |
| 相对湿度 5 至 95%（非冷凝） |
| 安规认证 |
| 安全 EN 60950-1，UL 508 |
| EMC EN 55032/24 |
| EMI CISPR 32，FCC Part 15B Class B |
| EMS |
| IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV |
| IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m |
| IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV |
| IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV |
| IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m |
| IEC 61000-4-8 PFMF |
| 自由落体 IEC 60068-2-32 |
| 冲击 IEC 60068-2-27 |
| 振动 IEC 60068-2-6，IEC 60068-2-64 |
| MTBF |
| 时间 859,422 小时 |
| 标准 Telcordia SR332 |
| 保修期限 5 年 |
