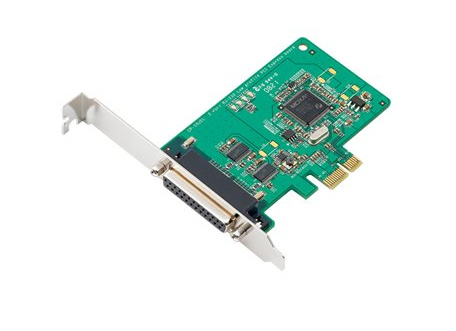

CP-102EL
日期:2021-08-19 17:00
介绍
CP-102E 和低挡板设计的 CP-102EL 2 端口 PCI Express 多串口卡,专为 POS 和 ATM 应用而设计。Moxa 的 PCI Express 串口卡支持 Windows、Linux 和 UNIX 等多种不同的操作系统,是工业自动化工程师和系统集成商的首选。CP-102E/EL 的 2 个 RS-232 串口均支持高达 921.6 kbps 传输速率,并提供全调制解调器控制信号,以确保与各种串口周边设备兼容。此外,CP-112E/EL 符合 PCI Express x1 标准,任何 PCI Express 插槽均适合安装。
更小的规格
CP-102EL 是一款低挡板设计板卡,兼容任何 PCI Express 插槽。CP-102EL 卡仅需 3.3 VDC 电源输入,适合任何尺寸的 PC 主机,从鞋盒大小至标准规格皆可。
提供 Windows、Linux 和 UNIX 驱动程序
Moxa 持续支持各种操作系统,CP-102E/EL 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux 驱动程序,并支持 WEPOS 等其他嵌入式应用操作系统。
产品特性
串口界面 |
通信控制器 MU860(兼容 16C550C) |
总线 PCI Express 1.0 |
接头 CP-102E:2 x DB9 公头 CP-102EL:DB25 母头 |
FIFO 128 bytes |
最大板载数 8 |
端口数量 2 |
串口标准 RS-232 |
波特率 50 bps 至 921.6 kbps(支持非标准波特率) |
停止位 1、1.5、2 |
校验位 无、偶、奇、Space、Mark |
流量控制 无,RTS/CTS、XON/XOFF |
串口信号 |
RS-232 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
串口软件特性 |
Windows 驱动程序 |
DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded |
Linux 驱动程序 Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x |
UNIX 驱动程序 QNX 6、Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6 |
电源参数 |
输入电流 CP-102E:520 mA @ 3.3 VDC CP-102EL-DB9M:552 mA @ 3.3 VDC |
机械特性 |
尺寸 CP-102E:85.04 x 1000 mm(3.35 x 3.94 英寸) CP-102EL-DB9M:67.21 x 100 mm(2.65 x 3.94 英寸) |
LED 接口 |
LED 指示灯 个端口内置 Tx、Rx LED |
工作环境 |
工作温度 0 至 55°C(32 至 131°F) |
存储温度(含包装) -20 至 85°C(-4 至 185°F) |
相对湿度 5 至 95%(非冷凝) |
安规认证 |
EMC EN 55032/24 |
EMI CP-102E:CISPR 32,FCC Part 15B Class A CP-102EL-DB9M:CISPR 32,FCC Part 15B Class B |
EMS |
IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV |
IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m |
IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV |
IEC 61000-4-5 Surge:电源:2 kV |
IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m |
IEC 61000-4-8 PFMF |
声明 |
绿色产品 RoHS、CRoHS、WEEE |
MTBF |
时间 4,947,552 小时 |
标准 Telcordia (Bellcore) 标准 TR/SR |
保修期限 5 年 |
