介绍

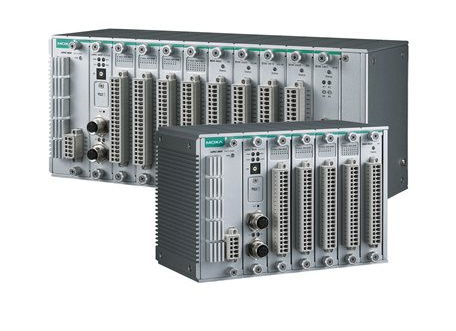

ioPAC 8600 系列模块化可编程控制器采用 100% 模块化设计,用户可自由选择应用所需的电源、背板、通信和I/O 模块。此外,ioPAC 8600 在 ioPAC 8020 和 ioPAC 8500 基础上增强了硬件系统架构和主要功能。它还在背板上增加了以太网总线以支持以太网交换机模块。
ioPAC 8600 支持 C/C++ 和 IEC 61131-3 编程语言和即用型系统服务,包括:Modbus TCP/RTU、SNMP、数据记录和电子邮件警报,可满足不同的用户需求。ioPAC 8600 系列配备主动标签和 MX-AOPC UA 数据集成软件,为恶劣环境下的数据采集和控制应用提供了全方位解决方案。
全新的高性能 CPU30 模块
Moxa ioPAC 8600-CPU30 模块采用全新的 1 GHz 高性能 Cortex™ A8 CPU,大幅度缩短了数据处理周期,并允许用户同时运行更多程序。借助 CPU30 模块的 4 GB eMMC,ioPAC 8600 可支持适用于更广泛场景的各种通信协议,包括适用于轨交 IIoT 应用的 RESTful API 协议,以及适用于油气应用的 DNP3 outstation 协议 。CPU30 还预留了高达 1.7 GB 的内存空间,为用户提供足够空间来为特定 ioPAC 应用开发更复杂的程序。此外,用户还可以直接在 ioPAC 上开发程序。
产品特性
计算机 |
CPU 32 位 Cortex-A8 1 GHz CPU |
OS 实时 Linux (PREEMPT_RT) |
时钟 带备用电容器的实时时钟 |
内存 eMMC 4 GB(为用户预留 1.7 GB) |
SDRAM 512 MB DDR3(L) |
SPI-NVRAM 128 KB |
microSD 插槽 最高 32 GB(兼容 SD 2.0) |
控制逻辑 |
语言 |
C/C++,IEC 61131-3 |
以太网接口 |
10/100BaseT(X) 端口(M12 D-coded 4-pin 孔式接头) |
M12 版本:2、1 个 MAC 地址(以太网旁路)或 2 个 MAC 地址,跳线可选 |
10/100BaseT(X) 端口(RJ45 接头) |
RJ45 版本:2、1 个 MAC 地址(以太网旁路)或 2 个 MAC 地址,跳线可选 |
电磁隔离保护 1.5 kV(内置) |
以太网软件特性 |
配置选项 Windows Utility (RTUxpress) |
工业协议 Modbus TCP Client (Master)、Modbus TCP Server (Slave)、Moxa AOPC(主动标签)、SNMPv1/v2c Trap、SNMPv1/v2c/v3 |
管理 BOOTP、IPv4、SMTP、UDP、TCP/IP |
安全 SSH |
对时服务 SNTP |
串口界面 |
Console 端口 |
RS-232(TxD、RxD、GND),3-pin(115200、n、8、1) |
Modbus RTU/ASCII |
支持功能 1、2、3、4、5、6、15、16 |
模式 |
Master, Slave Modbus TCP |
支持功能 1、2、3、4、5、6、15、16 |
模式 Master, Slave |
电源参数 |
电源接头 弹簧式 Euroblock 端子 |
电源输入数量 2 |
输入电压 24 至 110 VDC |
电源功耗 223 mA @ 24 VDC |
电流隔离 3k VDC |
机械特性 |
插槽 ioPAC 8600-BM005:5 ioPAC 8600-BM009:9 ioPAC 8600-BM012:12 |
外壳 金属 |
尺寸 |
ioPAC 8600-BM005:205.65 x 133.35 x 100 mm(8.1 x 5.25 x 3.94 英寸) |
ioPAC 8600-BM009:324.8 x 133.35 x 100 mm(12.79 x 5.25 x 3.94 英寸) |
ioPAC 8600-BM012:436.8 x 132.2 x 100 mm(17.19 x 5.2 x 3.94 英寸) |
重量 |
ioPAC 8600-BM005:2,560 g (5.64 lb) |
ioPAC 8600-BM009:3,690 g (8.14 lb) |
ioPAC 8600-BM012:4,550 g (10.03 lb) |
安装 壁挂式安装(附可选套件) |
接线 电源线缆,14 至 28 AWG |
工作环境 |
工作温度 -40 至 75°C(-40 至 167°F) |
存储温度(含包装) -40 至 85°C(-40 至 185°F) |
相对湿度 5 至 95%(非冷凝) |
海拔 2000 m |
安规认证 |
EMC EN 55032/24、EN 61000-6-2/-6-4 |
EMI CISPR 32,FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV |
IEC 61000-4-3 RS:5100 Mhz 至 6000 MHz:3 V/m |
IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV |
IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV |
IEC 61000-4-6 CS:10 V |
IEC 61000-4-8 PFMF |
轨道交通 EN 50121-4,EN 50155 |
安全 UL 508 |
冲击 IEC 60068-2-27 |
振动 IEC 60068-2-6 |
MTBF |
时间 |
ioPAC 8600-CPU30 系列:1,358,656 小时 |
ioPAC 8600-PW10-15W-T:1,752,960 小时 |
ioPAC 8600-PW10-30W-T:1,341,777 小时 |
标准 Telcordia SR332 |
保修期限 5 年 |
