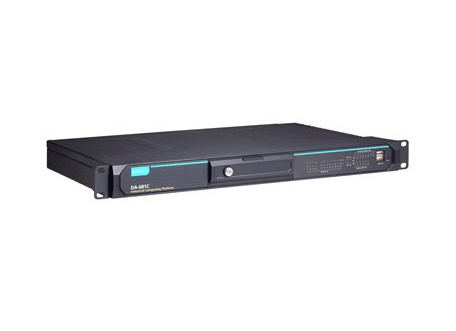

DA-681C
日期:2021-08-20 11:27
介绍
DA-681C 计算机搭载 Intel® Celeron® 或 Intel® Core™ i3 CPU,并配备双显示端口 (2 x HDMI) 、5 个 USB 端口、6 个千兆以太网端口、2 个三合一 RS-232/422/485 串口、10 个 RS-485 串口、6 个数字输入端口和 2 个数字输出端口。此外,还配有 1 个 2.5 英寸 HDD/SSD 插槽和 1 个 mSATA 插槽,可为需要大量存储空间进行边缘数据采集的工业应用提供存储扩展。
DA-681C 符合 IEC-61850-3 和 IEEE 1613 标准,确保为变电站应用提供稳定可靠的系统操作。DA-681C 兼容 EN 50121-4 标准,使其可在轨道交通应用中实现稳定可靠的系统操作,例如:车站 SCADA 系统、轨旁整合防灾、牵引动力继电、信号和安全系统,为智能轨道交通提供了全方位的高度集成视角。
产品特性
计算机 |
CPU Intel® Core™ i3-7100U 处理器(2M 缓存,2.4 Ghz) Intel® Celeron® 3965U 处理器(2M 缓存,2.2 GHz) |
系统内存插槽 SODIMM DDR4 插槽x 2 |
DRAM 最大容量 32 GB(SODIMM x 2,每个支持 2400 Mhz,每个模块最大容量 16 GB) |
图形控制器 Intel® HD Graphics 630 |
存储卡槽 2.5 英寸 HDD/SSD 插槽x 1 |
支持的 OS Windows 10 Embedded IoT Ent 2019 LTSC 64 位 |
Linux Debian 9 注意: 由 CTOS 提供的 OS |
计算机接口 USB 2.0 |
USB 2.0 接口x 3,type-A 接头 |
前面板 2 个端口,计算机内 1 个端口 |
USB 3.0 USB 3.0 接口x 3,type-A 接头 |
后面板 3 个端口 |
视频输出 HDMI x 2,HDMI 接头 (type A) |
串口 RS-232/422/485 端口x 2,软件可选(接线端子) |
以太网端口 自适应 10/100/1000 Mbps 端口(RJ45 接头)x 6 |
LED 指示灯 |
系统 可编程x 8 存储x 1 电源x 1 |
LAN 每个端口 2 个 (10/100/1000 Mbps) |
串口 每个端口 2 个 (Tx,Rx) |
串口界面 |
波特率 183 bps 至 115.2 kbps |
接头 接线端子 |
ESD 8 kV (4 级) |
隔离保护 2 kV |
串口标准 RS-232/422/485 |
浪涌保护 2 kV |
串口信号 |
RS-232 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
RS-422 Tx+、Tx-、Rx+、Rx-、GND |
RS-485-2w Data+、Data-、GND |
RS-485-4w Tx+、Tx-、Rx+、Rx-、GND |
电源参数 |
电源键 复位按钮(前面板) 开/关(后面板) |
电源功耗 100 W (最大) |
机械特性 |
外壳 金属 |
尺寸(无挂耳) 440 x 316 x 44 mm(17.32 x 12.44 x 1.73 英寸) |
重量 9,000 g (21.82 lb) |
安装 19 英寸机架式安装 |
工作环境 |
工作温度 -40 至 70°C(-40 至 158°F) |
存储温度(含包装) -40 至 85°C(-40 至 185°F) |
相对湿度 5 至 95%(非冷凝) |
安规认证 |
EMC EN 55032/35 |
EMI CISPR 32,FCC Part 15B Class A |
EMS |
IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV |
IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m |
IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV |
IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV |
IEC 61000-4-6 CS:10 V |
IEC 61000-4-8:20 A/m |
IEC 61000-4-11 |
变电站 IEC 61850-3,IEEE 1613 |
保护继电器 IEC 60255 |
冲击 IEC 61850-3 Edition 2.0,IEC 60068-2-27,IEC 60255-21-2 |
安全 UL 62368-1 |
声明 |
绿色产品 RoHS、CRoHS、WEEE |
MTBF |
时间 285,419 小时 |
标准 Telcordia SR332 |
保修期限 3 年 |
