UC-2101-LX
日期：2021-08-20 11:41
介绍

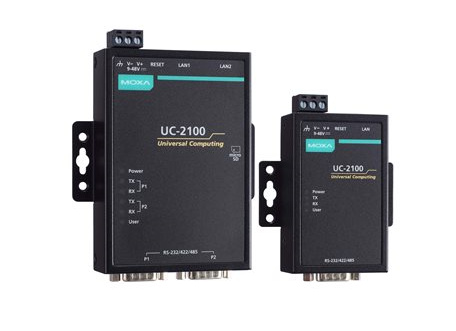

UC-2100 系列计算平台专为嵌入式数据采集和处理应用而设计。该计算机配备 2 个软件可选的 RS-232/422/485 全信号串口和 1 个或 2 个以太网端口。这款手掌大小的 ARM 架构计算平台系列提供多种型号，可满足单或双串口和以太网端口、千兆以太网和无线连接等各种接口要求。多功能通信功能使用户能够有效地将 UC-2100 应用于各种复杂的通信解决方案。
UC-2100 系列搭载 Cortex-A8 ARM 处理器，该处理器已经过优化，适用于多种工业解决方案。通过灵活的接口选项，这款微型嵌入式计算机是现场数据采集和处理的可靠、安全网关，也是许多大规模部署可用的强大通信平台。专为宽温应用设计的型号可适用于极端环境，如石油和天然气行业。所有型号均使用 Moxa 工业 Linux 平台，提供了优化的软件功能和长期支持。
产品特性
| 计算机 |
| CPU UC-2101-LX：Armv7 Cortex-A8 600 MHz UC-2102-LX：Armv7 Cortex-A8 600 MHz |
| UC-2104-LX：Armv7 Cortex-A8 600 MHz UC-2111-LX：Armv7 Cortex-A8 600 MHz |
| UC-2112-LX：Armv7 Cortex-A8 1 GHz UC-2112-T-LX：Armv7 Cortex-A8 1 GHz |
| DRAM |
| UC-2101-LX：256 MB DDR3 UC-2102-LX：256 MB DDR3 UC-2104-LX：256 MB DDR3 |
| UC-2111-LX：512 MB DDR3 UC-2112-LX：512 MB DDR3 UC-2112-T-LX：512 MB DDR3 |
| 预装存储 8 GB eMMC |
| 预装 OS Linux Debian 9 内核 4.4（Moxa 工业 Linux） |
| 存储卡槽 |
| UC-2111-LX：Micro SD 插槽 x 1 UC-2112-LX：Micro SD 插槽 x 1 UC-2112-T-LX：Micro SD 插槽 x 1 |
| 支持的 OS Moxa 工业 Linux (Debian 9) |
| 计算机接口 |
| 以太网端口 |
| UC-2101-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1 |
| UC-2102-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 2 |
| UC-2104-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1 |
| UC-2111-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 2 |
| UC-2112-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1，自适应 10/100/1000 Mbps 端口（RJ45 接头）x 1 |
| UC-2112-T-LX：自适应 10/100 Mbps 端口（RJ45 接头）x 1，自适应 10/100/1000 Mbps 端口（RJ45 接头）x 1 |
| 串口 |
| UC-2101-LX：RS-232/422/485 端口 x 1，软件可选（DB9 公头） |
| UC-2111-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头） |
| UC-2112-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头） |
| UC-2112-T-LX：RS-232/422/485 端口 x 2，软件可选（DB9 公头） |
| Console 端口 |
| RS-232（TxD、RxD、GND），4-pin 接头输出（115200、n、8、1） |
| 扩展插槽 UC-2104-LX：mPCIe 插槽 x 1 |
| 蜂窝天线接头 UC-2104-LX：SMA x 2 |
| SIM 数量 UC-2104-LX：1 |
| SIM 格式 UC-2104-LX：标准 |
| 按钮 用于串口配置的复位按钮和 DIP 拨码 |
| 以太网接口 |
| 电磁隔离保护 1.5 kV（内置） |
| 串口界面 |
| 数据位 5、6、7、8 |
| 停止位 1、1.5、2 |
| 校验位 无、偶、奇、Space、Mark |
| 流量控制 |
| RTS/CTS，XON/XOFF，ADDC®（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232） |
| 波特率 50 bps 至 921.6 kbps |
| RS-485 上拉电阻/下拉电阻 1 kΩ，150 kΩ |
| ESD 保护 4 kV，适用于所有信号 |
| 串口信号 |
| RS-232 TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-4w Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2w Data+、Data-、GND |
| LED 指示灯 |
| 系统 电源 x 1 |
| LAN 每个端口 2 个 (10/100 Mbps) |
| UC-2112-LX，UC-2112-T-LX：每个端口 2 个 (10/100/1000 Mbps) |
| 串口 |
| UC-2101-LX：每个端口 2 个（Tx，Rx） |
| UC-2111-LX：每个端口 2 个（Tx，Rx） |
| UC-2112-LX：每个端口 2 个（Tx，Rx） |
| UC-2112-T-LX：每个端口 2 个（Tx，Rx） |
| 用户可编程 |
| UC-2101-LX：用户 x 1 |
| UC-2102-LX：用户 x 2 |
| UC-2111-LX：用户 x 1 |
| UC-2112-LX：用户 x 1 |
| UC-2112-T-LX：用户 x 1 |
| 无线信号强度 UC-2104-LX：蜂窝/Wi-Fi x 3 |
| 机械特性 |
| 外壳 金属 |
| 安装 壁挂式安装、导轨式安装（带可选套件） |
| 重量 |
| UC-2101-LX：190 g (0.42 lb) |
| UC-2102-LX：190 g (0.42 lb) |
| UC-2104-LX：220 g (0.49 lb) |
| UC-2111-LX：290 g (0.64 lb) |
| UC-2112-LX：290 g (0.64 lb) |
| UC-2112-T-LX：290 g (0.64 lb) |
| 尺寸（有挂耳） |
| UC-2101-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸） |
| UC-2102-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸） |
| UC-2104-LX：80 x 80 x 30.8 mm（3.15 x 3.15 x 1.21 英寸） |
| UC-2111-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸） |
| UC-2112-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸） |
| UC-2112-T-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸） |
| 尺寸（无挂耳） |
| UC-2101-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸） |
| UC-2102-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸） |
| UC-2104-LX：57 x 80 x 30.8 mm（2.24 x 3.15 x 1.21 英寸） |
| UC-2111-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸） |
| UC-2112-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸） |
| UC-2112-T-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸） |
| 工作环境 |
| 工作温度 |
| UC-2101-LX：-10 至 60°C（14 至 140°F） |
| UC-2102-LX：-10 至 60°C（14 至 140°F） |
| UC-2104-LX：-10 至 70°C（14 至 158°F） |
| UC-2111-LX：-10 至 60°C（14 至 140°F） |
| UC-2112-LX：-10 至 60°C（14 至 140°F） |
| UC-2112-T-LX：-40 至 75°C（-40 至 167°F） |
| 存储温度 |
| UC-2101-LX：-20 至 70°C（-4 至 158°F） |
| UC-2102-LX：-20 至 70°C（-4 至 158°F） |
| UC-2104-LX：-20 至 70°C（-4 至 158°F） |
| UC-2111-LX：-20 至 70°C（-4 至 158°F） |
| UC-2112-LX：-20 至 70°C（-4 至 158°F） |
| UC-2112-T-LX：-40 至 85°C（-40 至 185°F） |
| 相对湿度 5 至 95%（非冷凝） |
| 冲击 IEC 60068-2-27 |
| 振动 2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接任何 USB 设备） |
| 电源参数 |
| 输入电压 9 至 48 VDC |
| 输入电流 0.084 A @ 9 VDC，0.45 A @ 48 VDC |
| 电源功耗 4 W |
| MTBF |
| 时间 |
| UC-2101-LX：1,360,496 小时 |
| UC-2102-LX：1,652,339 小时 |
| UC-2104-LX：1,577,995 小时 |
| UC-2111-LX：9,985,911 小时 |
| UC-2112-LX：982,882 小时 |
| UC-2112-T-LX：982,882 小时 |
| 标准 Telcordia (Bellcore) 标准 TR/SR |
| 可靠性 |
| 报警工具 外部 RTC（实时时钟） |
| 自动重启触发器 外部 WDT（看门狗计时器） |
| 安规认证 |
| 安全 EN 60950-1，IEC 60950-1，UL 60950-1 |
| EMC EN 55032/24 |
| EMI CISPR 32，FCC Part 15B Class A |
| EMS |
| IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV |
| IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m |
| IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV |
| IEC 61000-4-5 Surge：电源：0.5 kV；信号：1 kV |
| IEC 61000-4-6 CS：3 V |
| IEC 61000-4-8 PFMF |
| 绿色产品 RoHS、CRoHS、WEEE |
| 保修期限 5 年 |
